KZW 20 – die universelle 2t-Klasse
Für Vorseilen, Kalibrieren und gemischte Kabelzüge bis 20 kN – als Schlitten, auf Anhänger oder Raupe.
Die KZW 20 ist die 2t-Klasse der Jost-Kabelzugwinden. Sie ist universell für gemischte Kabelquerschnitte ausgelegt und speziell für die Glasfaserverlegung. Die Winde selbst ist bei allen Ausführungen dieselbe – sie unterscheiden sich darin, wie sie an den Einsatzort kommen: transportiert als Schlitten, auf strassenzugelassenem Anhänger oder auf dem Raupenfahrzeug.
Ihre Vorteile auf einen Blick
20 kN, hydraulisch stufenlos – Die 2t-Klasse passt Geschwindigkeit und Zugkraft stufenlos an die Aufgabe an.
Universell für kleine bis mittlere Kabelquerschnitte – Ausgelegt für Vorseil- und Kalibrierarbeiten, zur Kabel- und Glasfaserverlegung.
Offenes Spill – Das offene Spill ermöglicht flexible Seilzüge und das Arbeiten mit Seilverbinder.
Steuerung und Zugdaten, serienmässig – Funkfernbedienung, Zugkraft- und Längenanzeige, Zugkraftbegrenzung und Datenregistrierung über Steuerung – der Kabelzug wird gesteuert und dokumentiert.
Passivschutz gegen Seilriss – Ein mannshohes, feuerverzinktes Stahlgitter mit Fuss- und Schienbeinschutz schützt den Bediener. Das aerodynamische Planenverdeck hält Sonne und Wetter ab und ist zugleich integraler Bestandteil des Passivschutzes vor Auswirkungen von Seilrissen.
Drei Ausführungen
Welche Ausführung passt, hängt vom Einsatzzweck und dem Zugang zum Einsatzort ab.

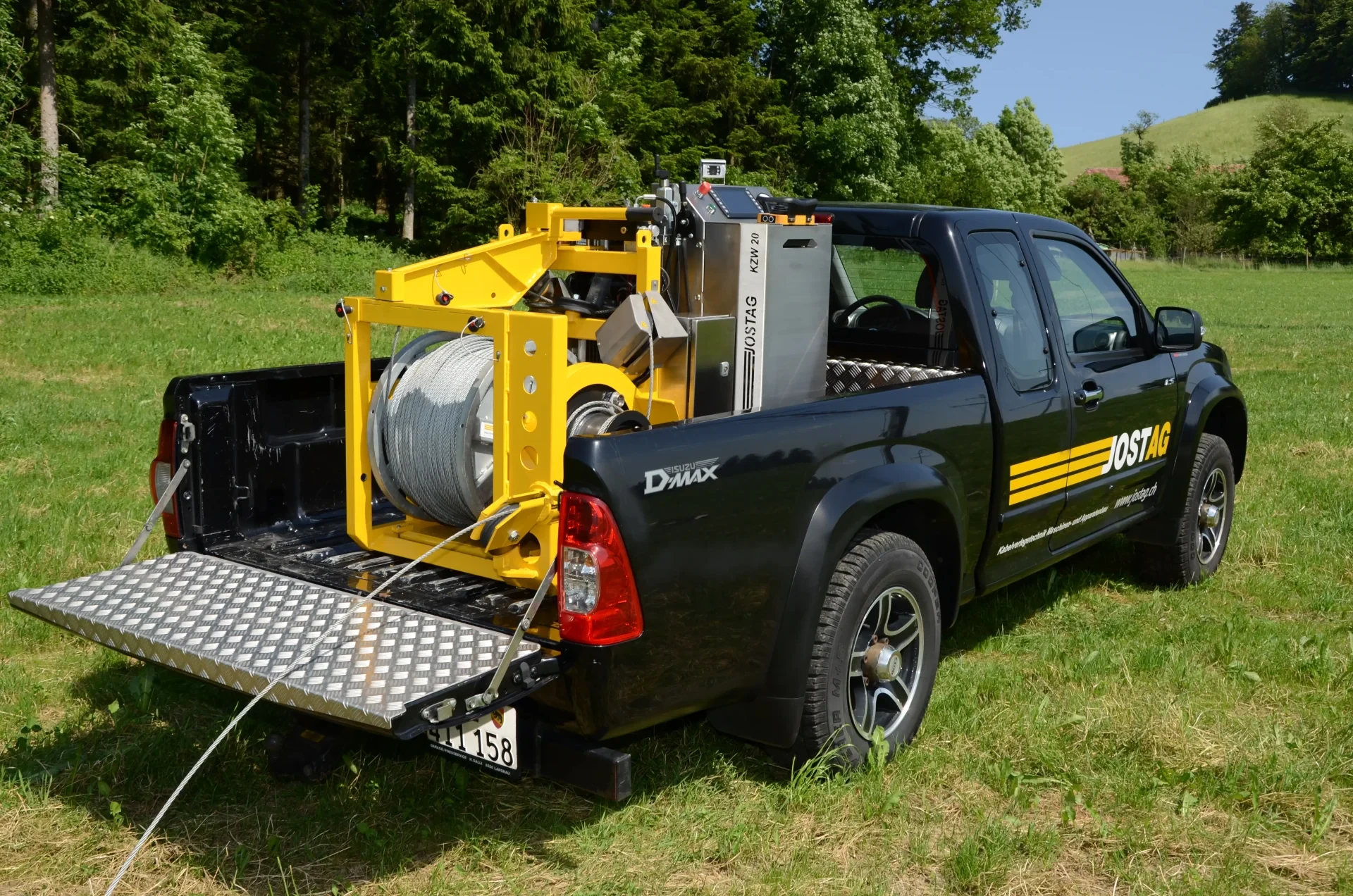

Als Schlitten
Die KZW 20 gibt es auch als kompakte Schlittenwinde. Das solide Rahmenchassis lässt sich direkt am Einsatzort positionieren – überall dort, wo Zufahrt, Platz oder Untergrund den Anhänger ausschliessen. Wo keine Strasse hinführt, fliegt der Helikopter die Winde direkt an die Trasse.
Individuelle Eckdaten
- Zugkraft: 20 kN (2 t)
- Antrieb: hydraulisch, stufenlos; mit Funkfernbedienung
- Abmessung Maschine (L × B × H): 153 × 90 × 110 cm
- Gewicht Maschine ohne Seil: 500 kg
- Zugseil, Standardhaspel Nr. 5:
- Stahlseil Ø 8 mm × 700 m
- Faserseil Ø 6 mm × 1’200 m
- Motor:
- Standard: Benzinmotor 13 kW (18 PS)
- Option: Dieselmotor 14,7 kW (20 PS) mit Partikelfilter

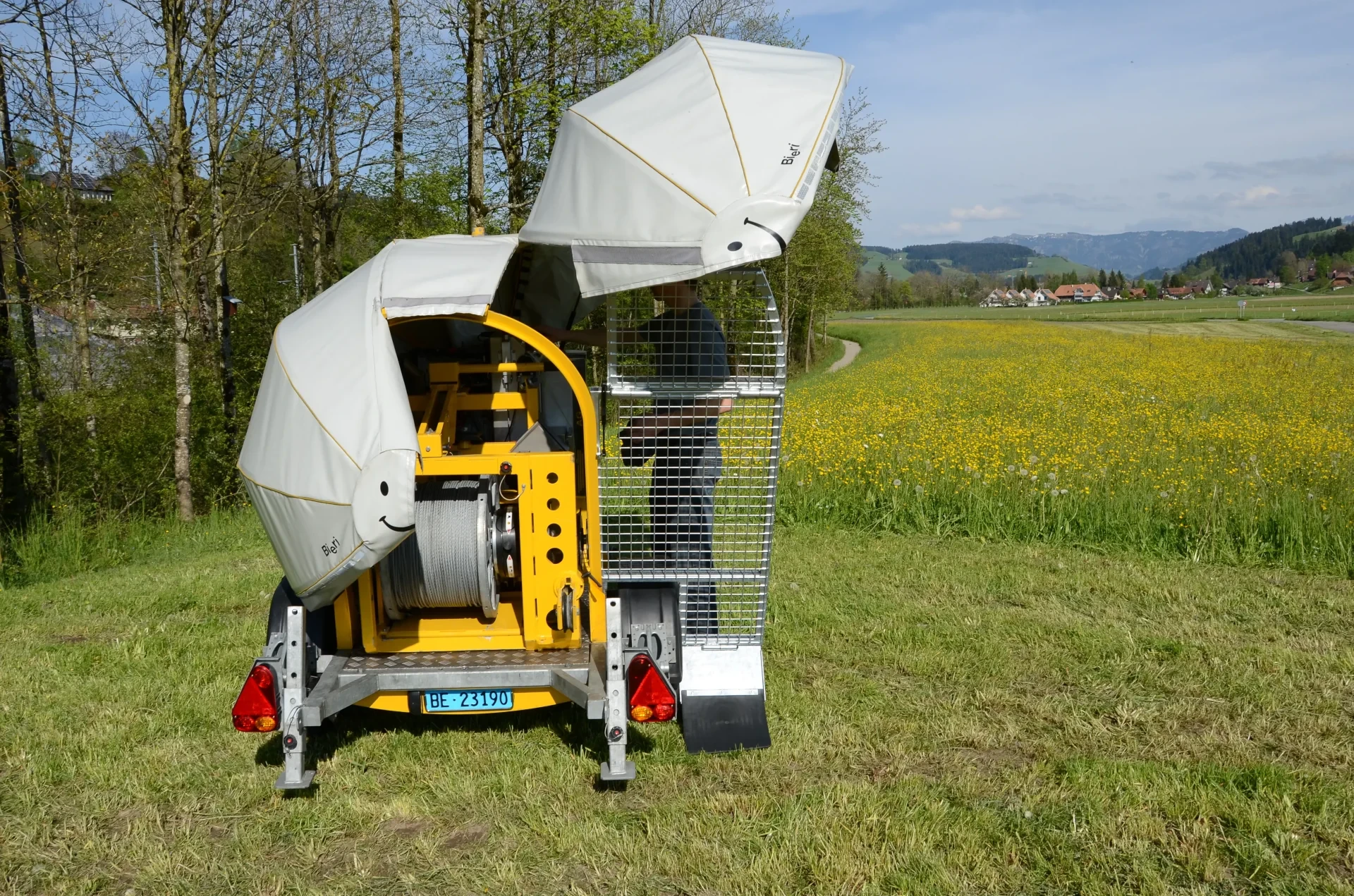

Auf Anhänger
Auf einem robusten, strassenzugelassenen Anhänger bis 100 km/h fährt die KZW 20 am Zugfahrzeug zur Baustelle. Ein aerodynamisches Blachengestell schützt bei Seilriss, vor Sonne und Wetter.
Individuelle Eckdaten
- Zugkraft: 20 kN (2 t)
- Antrieb: hydraulisch, stufenlos; mit Funkfernbedienung
- Abmessung Maschine (L × B × H): 153 × 90 × 110 cm
- Abmessung Anhänger (L × B × H): 355 × 150 × 200 cm (mit Verdeck)
- Gewicht Maschine ohne Seil: 500 kg
- Gewicht mit Anhänger und Verdeck, ohne Seil: 850 kg
- Zugseil, Standardhaspel Nr. 5:
- Stahlseil Ø 8 mm × 700 m
- Faserseil Ø 6 mm × 1’200 m
- Motor:
- Standard: Benzinmotor 13 kW (18 PS) (Standard)
- Option: Dieselmotor 14,7 kW (20 PS) mit Partikelfilter

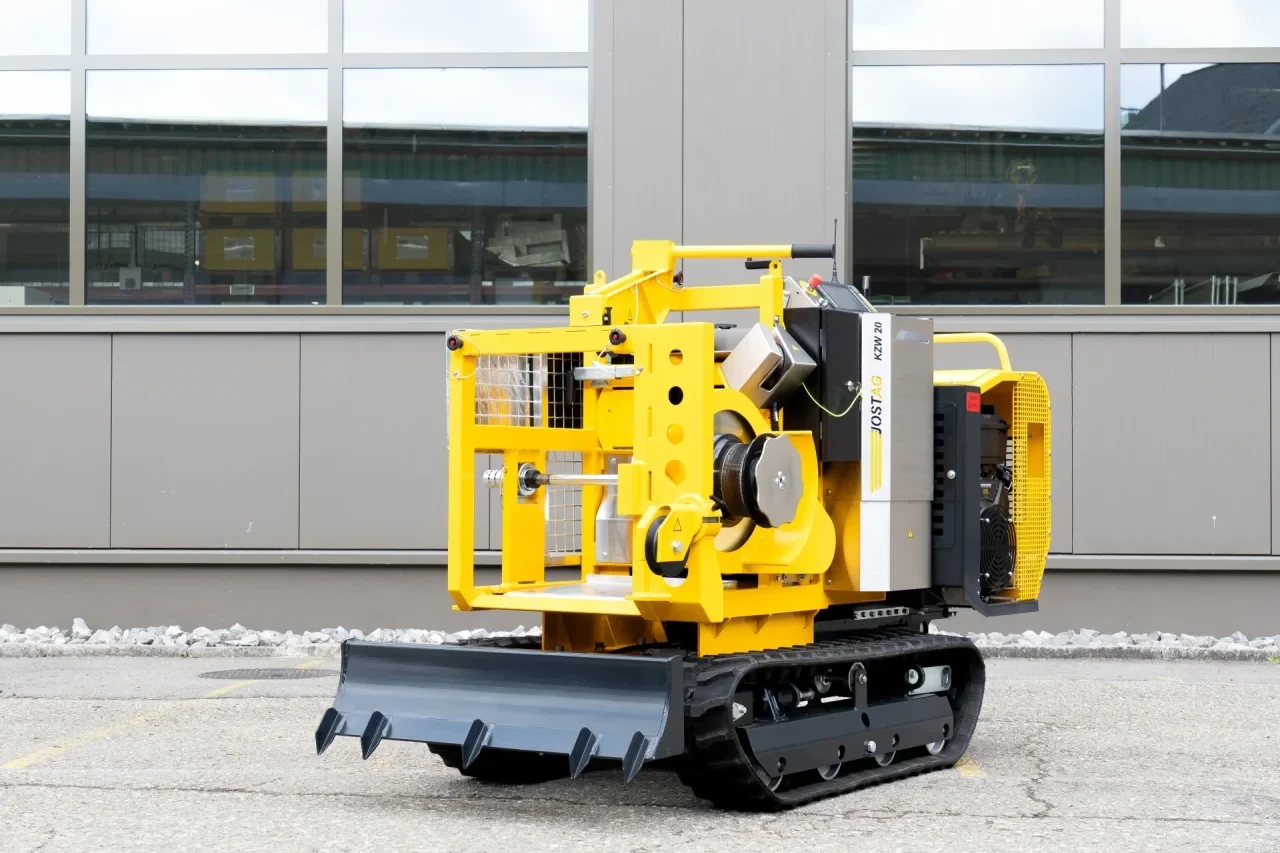

Auf Raupenfahrwerk
Auf dem Raupenfahrwerk fährt die Winde selbst ins Gelände oder auf beengte Baustellen – kompakt, schnell verladen, auch dort, wo keine feste Zufahrt besteht. Der Antrieb nutzt den Motor des Fahrzeugs.
Individuelle Eckdaten
- Zugkraft: 20 kN (2 t)
- Antrieb: hydraulisch, stufenlos; mit Funkfernbedienung
- Abmessung Maschine (L × B × H): 220 × 102 × 142 cm
- Gewicht Maschine ohne Seil: 1’020 kg
- Gewicht mit Faserseil: 1’140 kg
- Gewicht mit Stahlseil: 1’270 kg
- Zugseil, Standardhaspel Nr. 5:
- Stahlseil Ø 8 mm × 700 m
- Faserseil Ø 6 mm × 1’200 m
- Motor:
- Standard: Benzinmotor 17 kW (23 PS)
- Option: Dieselmotor 14,7 kW (20 PS) mit Partikelfilter
Antrieb, Steuerung und Sicherheit
Der hydraulische, stufenlose Antrieb passt Geschwindigkeit und Zugkraft an die jeweilige Aufgabe an; die hydraulisch gelüftete Bremse hält die Last. Durch den freischaltbaren Haspel lässt sich Seil ohne Motorbetrieb ausziehen, der Haspelwechsel erfolgt über Hebeblech.
Die Steuerung registriert den Kabelzug; die Zugdaten werden über USB-Stick ausgegeben. Drehbarer Seileinlauf und eine Auszugsbremse zum Ablassen des Seils über das Spill unter Last gehören zur Ausstattung.
Beratung und nächster Schritt
Die KZW 20 ist die mittlere der Jost-Kabelzugwinden. Reicht die Zugkraft nicht, führen die grösseren Klassen bis 3 t und ab 4 t weiter; für leichtere Kabelzüge eignet sich die KZW 10. Welcher Lieferumfang und welche Ausstattung zu Ihrer Verlegeaufgabe passen, klärt Jost in der technischen Beratung. Das Datenblatt steht als Download bereit.
