Schnureinblasgeräte EZ 15 / 50 / 100 / 300
Vom Mikrorohr bis zum Kabelschutzrohr – vier Modelle.
Schnureinblasgeräte erledigen den ersten Schritt jeder Kabelverlegung in vorinstallierte Rohre: Eine Einzugschnur wird per Druckluft durch das Rohr geblasen, sie zieht später das Vorseil und dieses schliesslich das Kabel ein. Die Jost AG führt vier Geräte in skalierenden Rohrgrössen – vom EZ 15 für Mikrorohre im Hausanschluss bis zum EZ 300 als stromunabhängigem Allrounder für den Outdoor-Tiefbau. Welches Modell zur eigenen Aufgabe passt, zeigt der Vergleich darunter.
Wofür eignet sich welches Modell?
EZ 15 – Mikrorohre im Hausanschluss
Das kleinste Gerät der Reihe, für kürzere Distanzen vom Verteilerkasten ins Haus oder in den Raum.
Einziges Modell ohne integrierten Antrieb: Es läuft an einem handelsüblichen Kompressor, abgesichert über Sicherheitskupplungen und Überdruckschutz. Erste Wahl im LWL-Hausanschluss und Innenausbau, wo die Distanzen kurz und die Rohre klein sind.
EZ 50 – Elektro- und Flexrohre im Innenausbau
Der nächste Rohrgrössen-Schritt für den Innenausbau in Wohn-, Gewerbe- und Industriebauten.
Eigener Antrieb, kein externer Kompressor nötig. Wo das EZ 15 an seine Rohrgrösse stösst, übernimmt das EZ 50 Elektro- und Flexrohre.

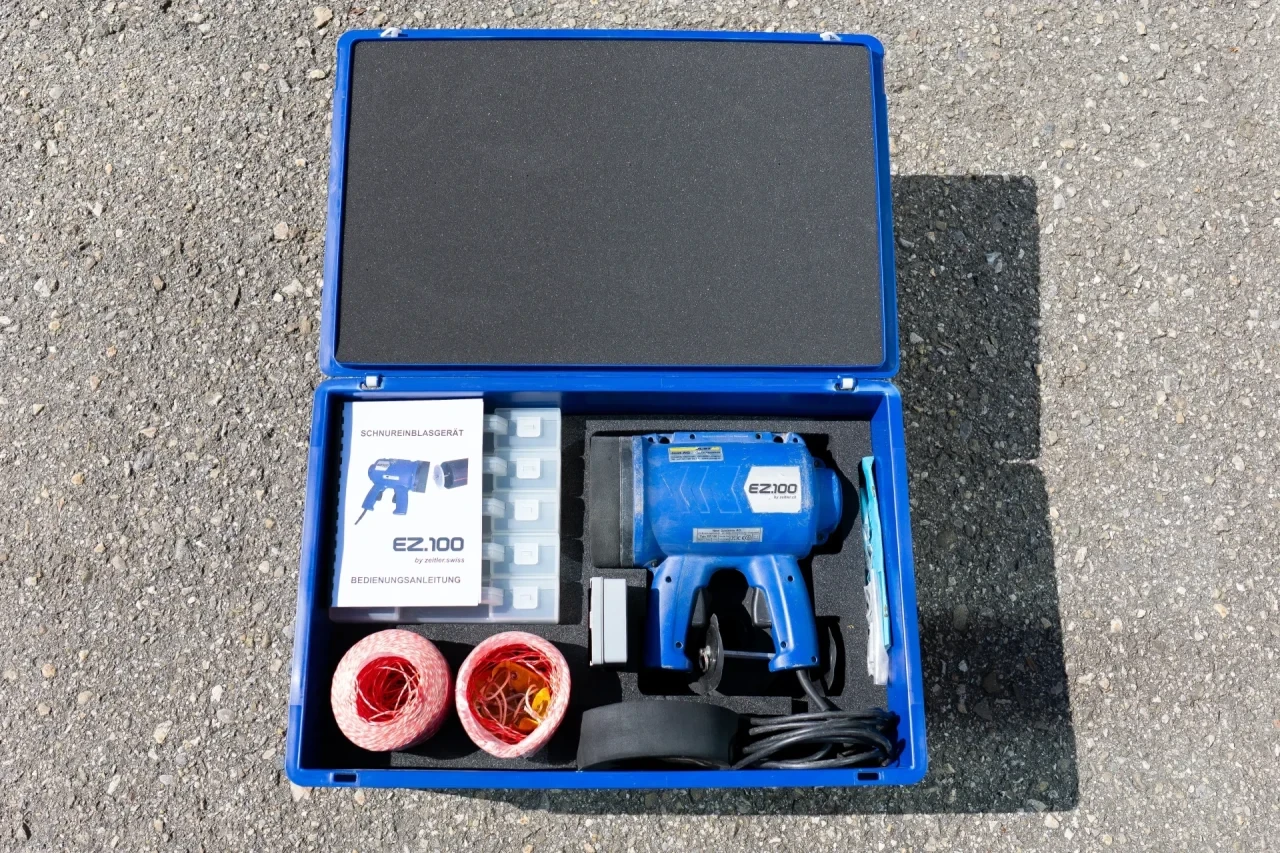

EZ 100 – Kabelschutzrohre im Tiefbau
Das Gerät für den Tiefbau – Kabelschutzrohre, Einzuglängen weit über 1000 Meter.
Erste Wahl, wenn der Zustand der Bestandsrohre unbekannt ist: Das EZ 100 bereitet das Rohr im selben Arbeitsgang vor, in dem es die Schnur einzieht.
EZ 300 – Stromunabhängiger Allrounder
Der stromunabhängige Allrounder mit 2-Takt-Motor.
Breiteste Rohr-Spannweite und das breiteste Einsatzfeld der Reihe – vom Wohnbau bis Strassen-, Tunnel-, Brücken- und Bergbahnenbau, dort wo kein Strom verfügbar ist.
Die vier Modelle im Vergleich
| Modell | Rohrinnen-Ø | Antrieb | Einzuglänge | Schnur-Zugfestigkeit | Typischer Einsatz |
|---|---|---|---|---|---|
| EZ 15 | 4–20 mm (Mikrorohre) | handelsüblicher Kompressor 200–300 l/min (nicht im Lieferumfang) | 500 m in 30 s | – | LWL-Hausanschluss, Innenausbau |
| EZ 50 | 18–50 mm (Elektro- und Flexrohre) | integriert, ohne Kompressor | mehrere hundert Meter | – | Elektro- und Flexrohre Innenausbau |
| EZ 100 | 50–150 mm (ab 25 mm mit Sonderzubehör) | integriert, ohne Kompressor | über 1000 m (Rekord 3280 m) | bis 300 kg | Tiefbau, Strasse, Tunnel, Brücke |
| EZ 300 | 25–200 mm | 2-Takt-Motor, stromunabhängig | über 1000 m (Rekord 2850 m) | bis 300 kg | Outdoor-Allrounder, Wohn- bis Tunnelbau |
Ihre Vorteile auf einen Blick
- Kompakte Bauweise – Alle vier Modelle passen in jeden Kofferraum; kein Tieflader, kein Sondertransport, um die Baustelle zu erreichen.
- Zugänglich bei engsten Platzverhältnissen – Schachteinstieg, schmaler Korridor, niedrige Decke: Die Geräte arbeiten dort, wo stationäre Anlagen nicht hinkommen.
- Schnell einsatzbereit – Einfache Bedienung, keine Spezialschulung pro Einsatz; eine Person genügt für Transport und Bedienung.
- Doppelfunktion Einblasen oder Ansaugen (EZ 50, EZ 100, EZ 300) – Bei Einziehproblemen oder verstopften Rohren lässt sich die Schnur auch ansaugen, ohne den Vorgang umzukehren.
- Reinigen, Kalibrieren und Schnureinziehen in einem Vorgang (EZ 100, EZ 300) – Bei Rohren unklaren Zustands werden Reinigen, Wasser ausstossen, Kalibrieren und Schnureinziehen in einem Arbeitsgang erledigt.
Ausstattung
Alle vier Modelle sind kompakte Einpersonen-Geräte mit identischer Bedien-Logik – wer eines kennt, bedient die anderen ohne Umlernen. Der Anschluss an die Druckluftquelle – externer Kompressor beim EZ 15, integrierter Antrieb bei EZ 50/100/300 – erfolgt über Schnellkupplungen, einsatzbereit in wenigen Minuten.
Beratung und nächster Schritt
Welches der vier Modelle zur Rohrgrösse, zur Distanz und zum Einsatzort passt, klärt Jost in der technischen Beratung. Im Verlegevorgang schliessen an das Vorseilen die weiteren Schritte an: das mechanische Raupeneinzugsgerät MRE 3.5 als Alternative für Glasfaser, die Kabelzugmaschinen (KZW) für den anschliessenden Zug, das CP 200 als Schubunterstützung.
